電磁流量計在空管狀態下顯示有流量（或稱“空管報警”失效，反而有虛假流量信號）通常不是單一原因造成的，需要系統地排查。

以下是*常見的原因及相應的解決方案，您可以從簡單到復雜逐一排查。

核心原因分析

電磁流量計測量的是流體切割磁感線產生的微小電勢信號（微伏級）?？展軙r(shí)有流量顯示，本質上是檢測電極收到了一個并非由流體流速產生的、錯誤的電勢信號。這個錯誤信號可能來自以下幾個方面：

電極結垢或絕緣性附著物（*常見）

線路問題（接地、電纜、干擾）

轉換器（放大器）故障或設置問題

勵磁系統故障

排查步驟與解決方案

*一步：安全*一

在進行任何操作前，確保流程已停止，相關管道已泄壓、隔離，并做好安全防護。

*二步：初步觀察與簡單排查

1.確認是否真正空管：*先百分百確認管道內確實沒有介質，且介質已完全排空，沒有殘留、冷凝或氣泡。

2.檢查顯示值：

觀察顯示的流量值是固定值還是跳動的隨機值？

固定正值或負值：通常指向電極污染或嚴重的直流極化。

無規律劇烈跳動：通常指向接線問題、接地不良或強烈電磁干擾。

*三步：深度排查與處理

1. 電極污染/結垢問題（概率*高）

原因：管道排空后，電極上可能附著有結垢、沉積物或絕緣物質（如油污、聚合物）。這些物質會形成一個“絕緣層”。

產生虛假信號的機理：勵磁線圈產生的交變磁場穿過這個絕緣層時，會像電容一樣對其進行充放電，從而在電極上感應出一個與流體流速產生的信號頻率相同的寄生電容電流。這個電流被轉換器錯誤地解讀為流量信號。

解決方案：

清潔電極：拆下流量計，仔細清洗電極和內襯，確保電極表面光潔、無任何附著物。

檢查內襯：檢查內襯是否有翹起、破損等現象，破損的內襯也會導致電極與介質接觸不良。

2. 線路與接地問題（概率次高）

電磁流量計對接地要求極高，良好的接地是保證其準確測量的前提。

原因：

接地環未安裝或損壞：流量計通常需要單獨的接地環，尤其是在非金屬管道上。如果接地環未裝或腐蝕，會導致參考電位浮動。

電纜破損或接頭受潮/腐蝕：信號線屏蔽層受損、接頭進水氧化，都會引入干擾。

地電位不一致：流量計傳感器與轉換器（如果分離式）分別接地，且兩地之間存在電位差，會形成“地環路”，產生共模干擾。

解決方案：

檢查接地：確保接地環已正確安裝，且接地線牢固、無腐蝕，接地電阻符合制造商要求（通常<10Ω）。

檢查電纜：檢查信號電纜和勵磁電纜是否有破損、老化跡象，所有接線端子是否緊固、干燥、無氧化。

單點接地：確保整個系統采用單點接地原則，通常是在傳感器處接地，轉換器端保持浮空。

3. 轉換器故障或設置問題

原因：

空管報警閾值設置不當：空管檢測功能（IFC）的靈敏度設置過高，無法正確識別空管狀態。

零點漂移：轉換器的放大器電路發生故障，產生零點漂移。

解決方案：

執行零點校驗：在確認管道完全排空的前提下，按照操作手冊執行“零點校準”操作。這是消除固定偏差*有效的方法。

檢查空管設置：進入轉換器菜單，檢查“空管報警”功能是否已啟用，以及“空管閾值”設置是否合理?？梢試L試調低閾值靈敏度。

恢復出廠設置：如果懷疑參數被意外修改，可以嘗試備份當前參數后，恢復出廠設置，然后重新配置關鍵參數（如口徑、量程等）。

4. 勵磁系統故障

原因：勵磁線圈或其線路故障，導致產生的磁場不穩定或波形畸變，這會直接影響到測量信號的基準。

解決方案：這通常需要廠家或?qū)I(yè)技術人員使用專用工具（如示波器）來檢測勵磁電流和波形是否正常。

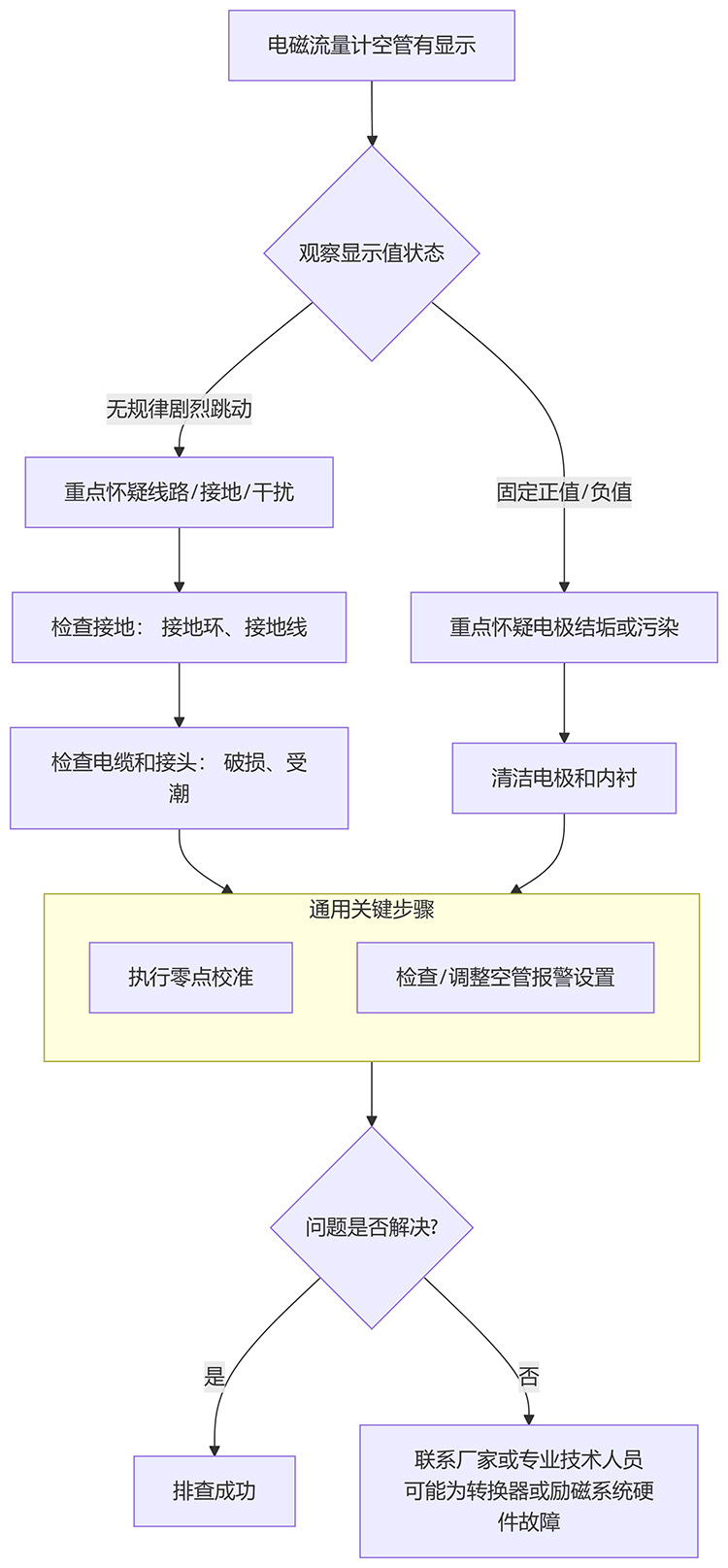

總結與排查流程圖

您可以參照以下流程進行排查：

如果以上所有步驟都無法解決問題，那么很可能是轉換器內部的電子元件（如放大器、A/D轉換器）或勵磁線圈發生了硬件故障，需要聯系廠家或?qū)I(yè)維修人員進行更換或維修。
