一、保證紙漿流量計正常工作和測量精度的必要條件

被測流體介質必須具有導電性，可測量*小導電率≥5μs/cm；

被測流體介質必須充滿管道，以保證測量精度；

紙漿流量計測量系統必須良好接地，以保證正常可靠地工作；

紙漿流量計應滿足其前后直管長度的要求，以保證測量的精度和穩定性；

在紙漿流量計附近，應避免強電磁場干擾。

二、紙漿流量計類型的確定

1、一體式和分體式：一體式和分體式各有優點，選擇的基本原則如下：分體式一般用于要求有量程范圍選擇、批量控制、經?；蜷L(zhǎng)期浸泡在水中或其它特殊要求的場合；它也用于較惡劣的應用場合，例如：高溫流體、有振動源等環境中；口徑大于1000mm以上，傳感器戶外安裝場合，一般推薦分體式。而一體式的優點是結構緊湊，可在管道現場觀測流量，無需接線等。大多數場合一體式和分體式都能滿足使用要求。

2、防爆方面的考慮：用戶應根據流量計使用環境有否防爆要求來確定選用防爆型紙漿流量計。

3、法蘭型和衛生型：衛生型主要包括不銹鋼材質的夾持式、卡箍式、螺紋式等安裝方便，干凈衛生的紙漿流量計。有比較高的衛生要求場合，或?qū)鞲衅饕蠼?jīng)常拆洗消毒、或除垢、除結晶等場合，應該選用衛生型電磁流量計，以便于流量計拆卸。其他場合都應選用法蘭型。

4、其它方面的考慮：流量計選型時，還必須考慮工作壓力，介質溫度和環境溫度，供電電源，防護等級，接地電極或接地環材質等。

三、口徑的確定

紙漿流量計能夠連續測量較寬范圍的流量，在規定的流量范圍0.5～15 m/s (1.6～49 ft/s）內，可任意調整測量量程。一般情況下，選擇流量計口徑等于工藝管道口徑，而且安裝方便，沒有壓力損失。

在有些工況條件下(如流體介質可能在傳感器中造成沉積物，且流速偏低)，為使儀表工作在合適的流速范圍，在工藝流量較穩定，且允許一定的壓力損失時，可選擇儀表口徑小于工藝管道口徑，在儀表前后加異徑管，使儀表內局部流速提高。

對于大口徑工藝管道，在管道內流速偏低且工藝流量較穩定時，可選擇口徑較小的儀表，在儀表前后加異徑管，一方面可降低儀表費用，另一方面也可使儀表運行在線性較好的流速范圍。

為了保證測量精確度，異徑管的中心錐角應不大于15°，且異徑管接頭的上游側至少應有5倍工藝管徑的直管段。

四、推薦使用流速

從準確性、經濟性和耐用性方面考慮，推薦使用的流速范圍為1～5m/s (3.3～16 ft/s）之間。在這個范圍內，流量計測量精度高、線性好，動力損耗較小，流體介質對流量計襯里和電極的磨損也較小。

含有固體顆粒的流體介質，推薦使用的流速范圍1～3m/s (3.3～10 ft/s）之間。這樣的選擇有助于避免流速過高造成懸浮固體顆粒對紙漿流量計襯里和電極的過度磨損。

管道中可能造成沉積物的流體介質，推薦使用的流速范圍為2～5m/s (6.5～16 ft/s）之間。較高的流速易于消除過多的沉積物。將流量計垂直安裝，易于消除過多的沉積物。

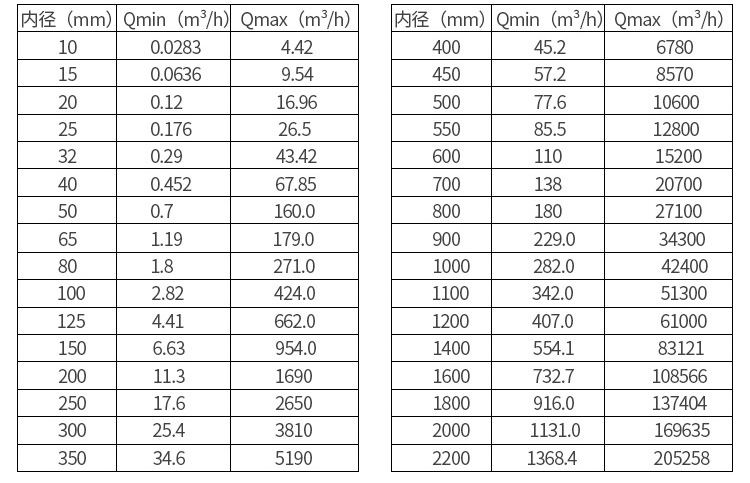

五、流速、口徑、流量關系計算器

為了方便大家選型，筆者做了一款流量計算器表格，根據流速、流量和管道口徑三種參數，知道其中兩種，就能很方便推算出*三種?？梢赃M(jìn)行現場流量判斷、儀表選型口徑確定等方面很方便的進行推算。
